橋脚鋼構造物取付用アンカーボルトの引抜試験
- 施工年度
- 2023年
- 施工場所
- 兵庫県神戸市
- 分類
- 接着系
- アンカー径
- D22
- 材質
- SD345
- 設定荷重値
- 175KN
- 試験方向
- 横向き

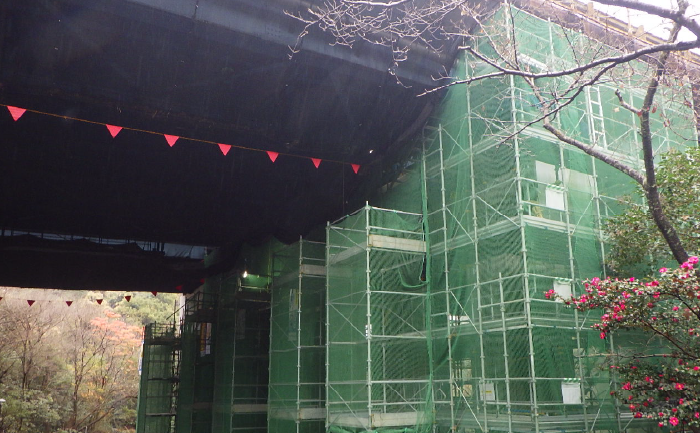

橋梁補修工事全体の写真です。足場4階まで上り、試験を実施いたします。

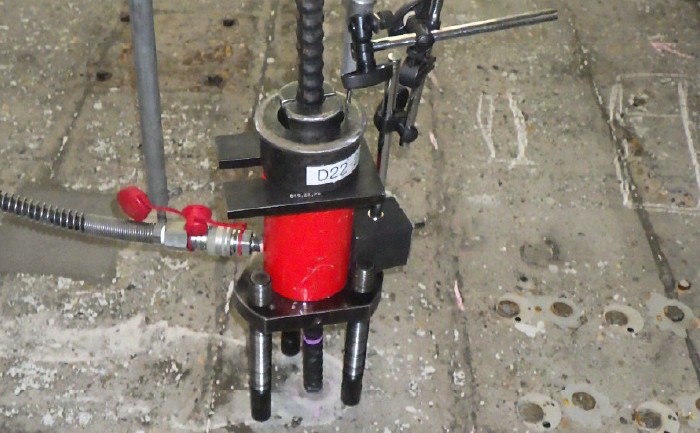

試験機を設置しているところです。今回の試験は鉄筋の変位も測定することになっていたため、弊社の引張試験機TI-20に変位計を取り付けています。

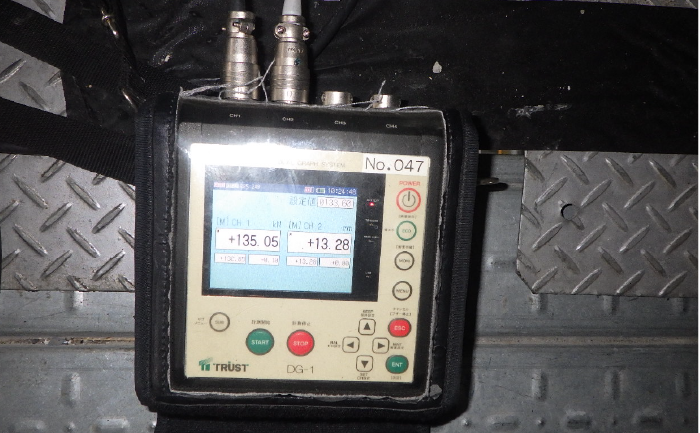

弊社試験機用データロガーDG-1を使用し、鉄筋の荷重値、および変位量を表示しています。

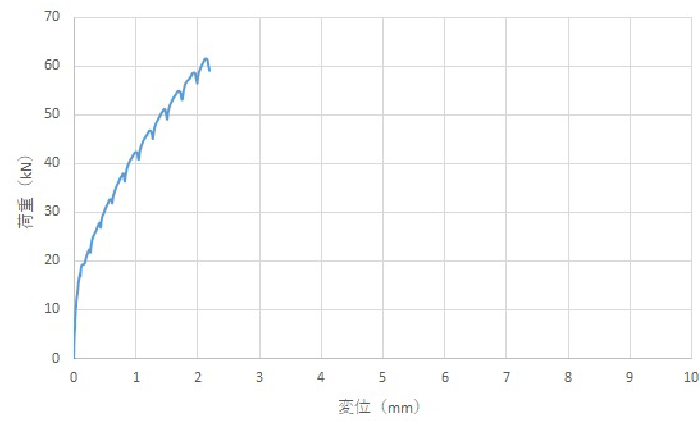

データロガーDG-1から出力した変位数値はグラフにして変位の動きが分かるように報告書に記載いたします。
