倉庫ラック柱のアンカーにおけるトルク軸力試験
- 施工年度
- 2024年
- 施工場所
- 大阪府茨木市
- 分類
- 金属系
- アンカー径
- M16
- 材質
- SS400
- 試験方向
- 下向き

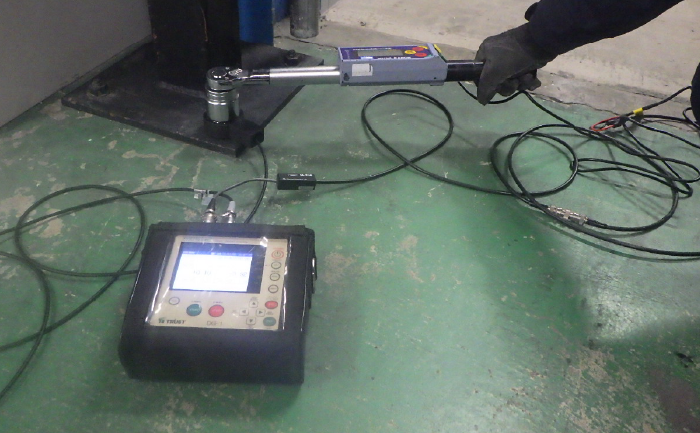

トルク軸力試験とはデジタルトルクレンチを用いて締付けるとともに、センターホール型荷重計でかかる生じる軸力の把握をおこないます。その数値をセンサーインターフェイスを介し、PCのモニター上で確認および管理をおこない、適正値によるボルトの締付けとします。
橋梁補修工事全体の写真です。足場4階まで上り、試験を
実施いたします。

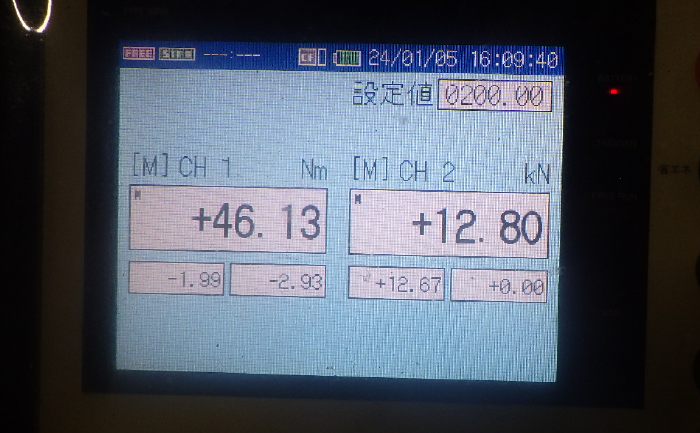

【試験結果第１回目】デジタル表示器DG-1を用いて実際の試験結果を確認します。トルク軸力46.13Nmに対して荷重値は12.8KNを示しています。

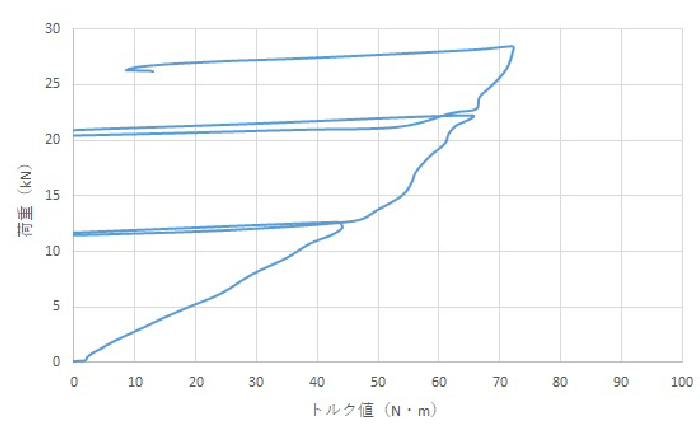

【試験結果第２回目】トルクと軸力の関係をグラフで確認できます。
